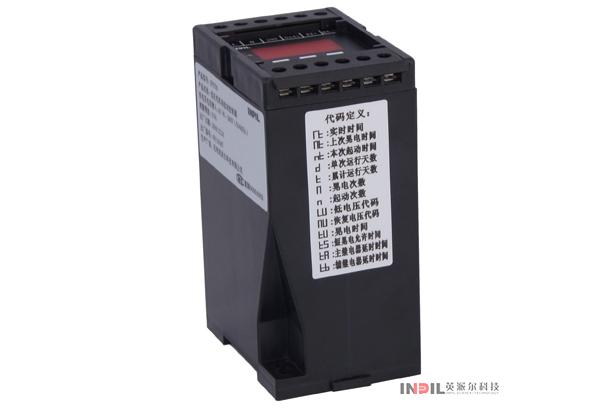

IP3750電機保護器
1.產品簡介
在工業生產中常常由于電網電壓波動（俗稱“晃電”)而引起低壓電機停機，進而導致連續生產過程紊亂，給企業造成生產事故和巨大的損失。IP3755低壓電機再起動控制器就是用于為解決電網電壓波動而電機不停機專門研制的。
IP3755低壓電機再起動控制器實時監測電網電壓和電機的運行狀態。當正在運行的電機由于電壓波動而造成停機時，如果電網電壓在設定的允許時間內恢復正常，則電機按照預先設定的再起動時間重新起動電機；如果在設定時間內電網電壓沒有恢復正常，則閉鎖起動程序，不再起動電機；如果要解除閉鎖，則手動或遙控起動?，F(xiàn)場若有多臺電機需要順序起動，只需將對應的IP3755設定不同的再起動延時時間就可以實現分批順序起動。通過RS485通訊網絡與控制中心連接，實現電機的遠程監測和控制。
針對油田采油的實際運行情況，控制器增加了油井間歇工作控制功能，油井間抽運行時間和停止時間可由用戶設定。在油井間抽運行期間，如果發生“晃電”，控制器按晃電再起動功能處理；如果電網電壓正常，控制器等到間抽停止時間到后停止電機運行，間抽運行時間開始后又將重新起動電機。在油井停止期間，如果發生“晃電”，控制器可記錄晃電時間但不起動電機，直到間抽運行時間開始且電網電壓正常后才重新起動電機，否則控制器將被閉鎖，只能通過手動起動或遠方遙控再起動電機，這樣可以大大減輕工人巡檢強度，尤其在沼澤濕地、江河湖海、沙漠里的油井的安全穩定運行起到重要作用。
2.產品特點
再起動控制功能
起動方式：晃電再起動、遠方遙控起動
長晃電允許時間TU：0.1～999.9秒，可自由設定 低電壓設定值LU： 130～220V
短晃電允許時間TS：0.1～99.9s，可自由設定 恢復電壓設定值NU：180～220V
再起動延時時間：0～99.9秒，可自由設定，實現電機分批再起動
間抽工作控制功能
IP3755低壓電機再起動控制器在間抽工作模式下，用戶根據需要可自由設置電機運行時間和停止時間（最小計時單位為6分鐘）,同時可選擇單接點控制方式或雙接點控制方式。
間抽方式下控制時間：0.1～99.9h；間抽方式下不控制時間：0.1～99.9h。
間抽控制時間調整步長：0.1h； 間抽方式下再起動延時時間TA：0.1～99.9s。
測量功能
測量精度：0.5%；操作電源：AC90～260V；50/60Hz，功耗小于5VA。
完善的事件記錄功能（帶實時時鐘）
電機累計運行天數：0～999天；電機本次運行天數：0～999天；
晃電次數、再起動次數：0～999次；最近一次晃電時間、起動時間：月、日、時、分。
通訊功能（選配）
標準RS485接口，國際標準MODBUS規約。與RTU、PLC及多種微機工控組態軟件(iFIX、WinCC、 Intouch、組態王、MCGS)實現網絡通訊，構成分布式電機綜合保護監控系統。

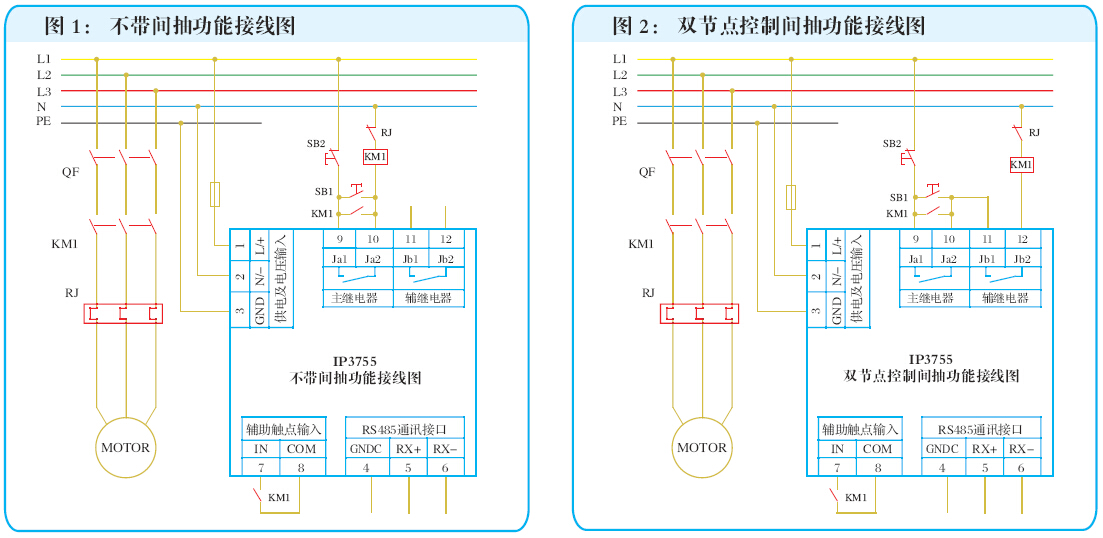

輸入/輸出接點
兩組繼電器輸出：Ja、Jb節點容量AC250V/5A或24VDC/5A（阻性）
一路數字量輸入：光藕隔離，無源觸點輸入接觸器狀態，內部自供電。
超強電磁兼容設計
采用全電磁兼容設計,使儀表具有極強的抗干擾能力,能在各種復雜的電磁干擾環境中正常工作。
