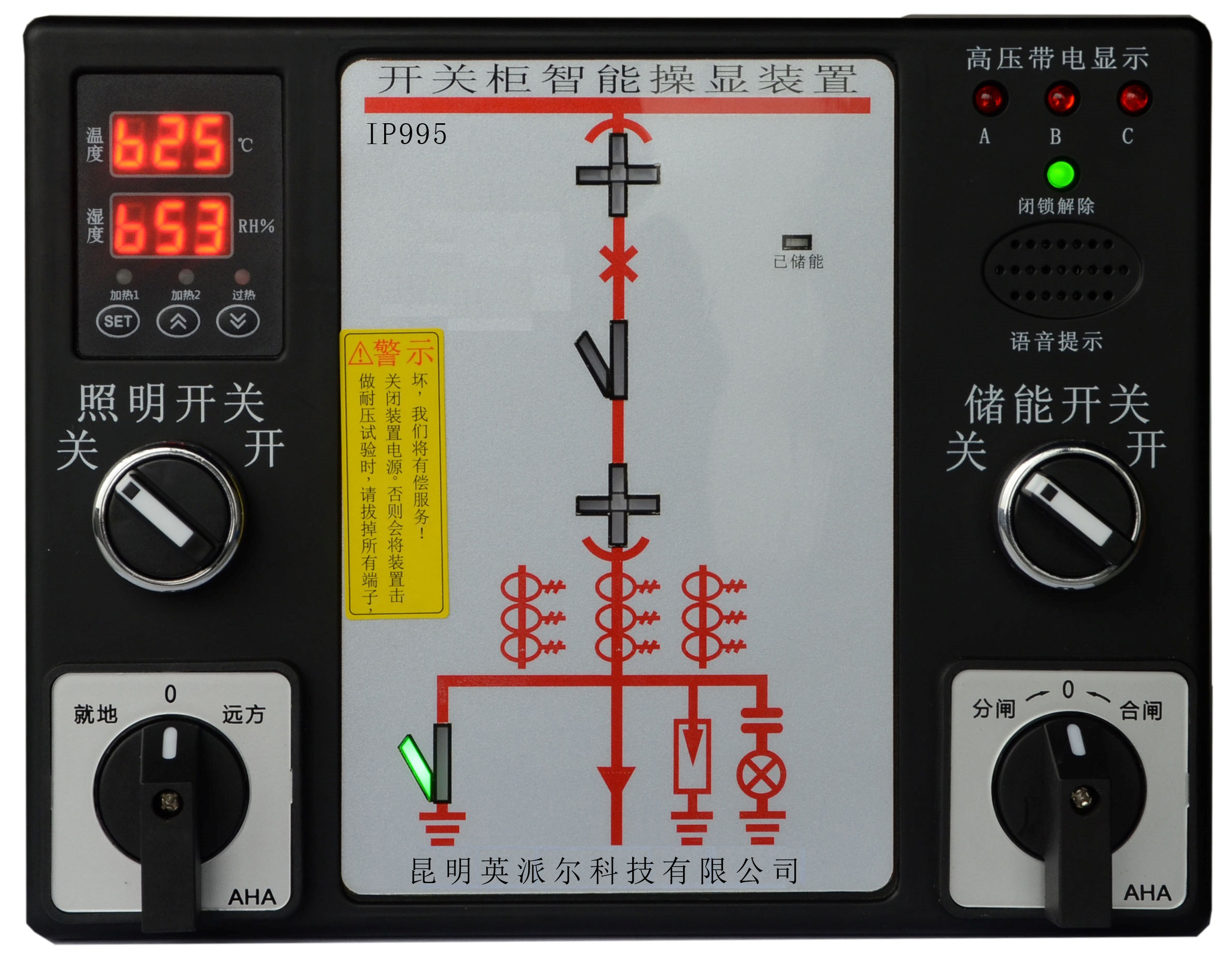

開關智能操控裝置
開關柜智能操控裝置，功能強大，用于3-35KV戶外開關柜，取代現有的一次回路模擬圖，溫濕度控制器、大屏幕LCD顯示器、高壓帶電閉鎖裝置，全功能語音防誤提示和告警，配有儲能旋鈕、遠方/就地、分合閘轉換開關、電子數字照明開關、人體感應、柜內自動照明、具有RS485通訊接口，適用于中置柜、手車柜、固定柜、環網柜等多種開關柜。同時本裝置外觀精致、美觀、簡化、美化了開關柜面板，有效的提升了開關柜的品質。
主要功能與技術指標
斷路器狀態顯示
斷路器位置顯示
接地開關位置顯示
彈簧儲能顯示
高壓帶電和閉鎖裝置
智能語音防誤提示功能
LCD顯示
交直流供電（可選備用電源）
人體紅外探頭
現場可編程
雙路溫濕度控制功能
儲能旋鈕、遠方/就地、分合閘轉換開關
傳感器斷線報警功能
工作電源AC220V或者DC220V RS485接口，MODBUS通訊規約
外形尺寸：263mm×186mm×85 mm
開孔尺寸：249mm×173mm
電氣接線圖
